Система R-50

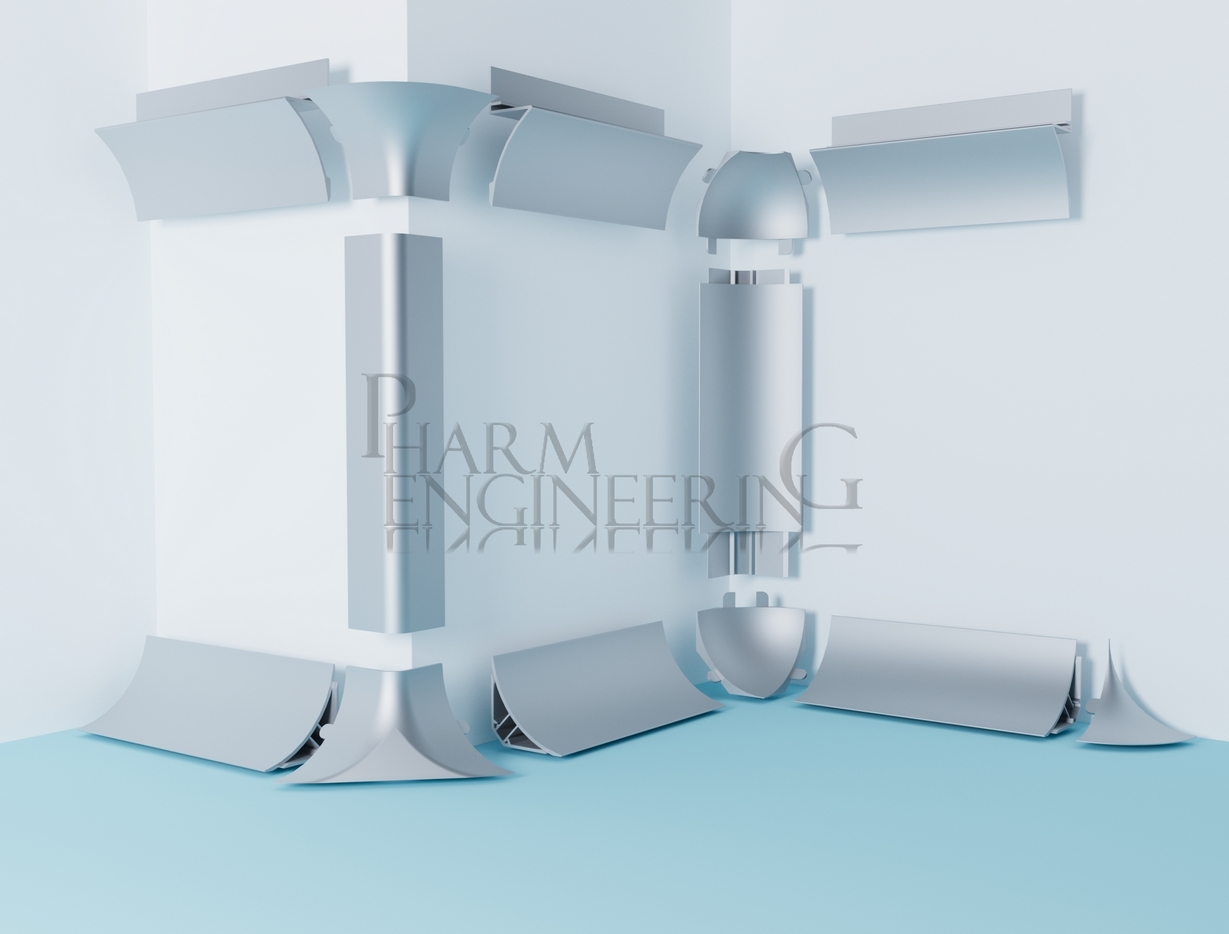

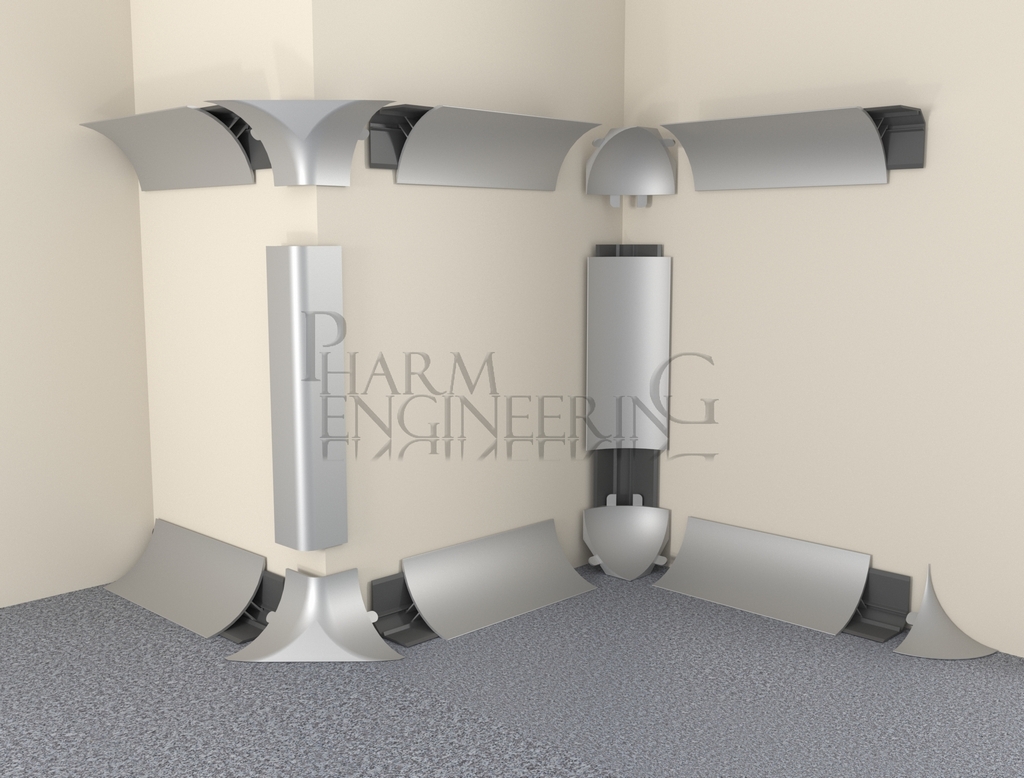

Система скругляющих алюминиевых профилей и угловых элементов для ГМЛ панелей, радиус скругления 50 мм.

Система скругляющих элементов для чистых помещений – это комплекс элементов и профилей для обрамления наружных и внутренних углов, стыков и соединений ограждающих конструкций, предназначены для эффективного и удобного обслуживания (уборки и дезинфекции чистых зон). Кроме того, обрамляющие элементы минимизируют образование зон с застойным воздухом и появление турбулентных потоков в чистых комнатах.

Скругляющие профили производства «ФармИнжиниринг» изготавливаются из алюминия с надежным, долговечным порошковым покрытием, которое позволяет производить УФ-облучение и дезинфекцию специальными средствами эквивалентными 6% перекиси водорода.

Обрамляющие элементы для ограждающих конструкций чистых помещений подходят для фармацевтической, пищевой, электронной отраслей, космической и косметической промышленностей, медицинских учреждений, рентген-кабинетов и лабораторий.

Категория:
Описание

3D-модель
Система R-50 + проходной пассивный передаточный шлюз.

Идеальный монтаж передаточного шлюза осуществляется компланарно – в стык с ГМЛ панелями для образования ровной поверхности. Часто передаточный шлюз монтируется между чистыми помещениями в тонкой перегородке, без возведения технологической колонны, при этом образуется нехватка межстенового пространства и при монтаже передаточный шлюз выдвигается в глубь чистого помещения. В этом случае для предотвращения скопления пыли в углах примыкания со стеной, по контору шлюз обрамляется скругляющим PAL-13/PAL-14. Образец представлен на 3D-модели.

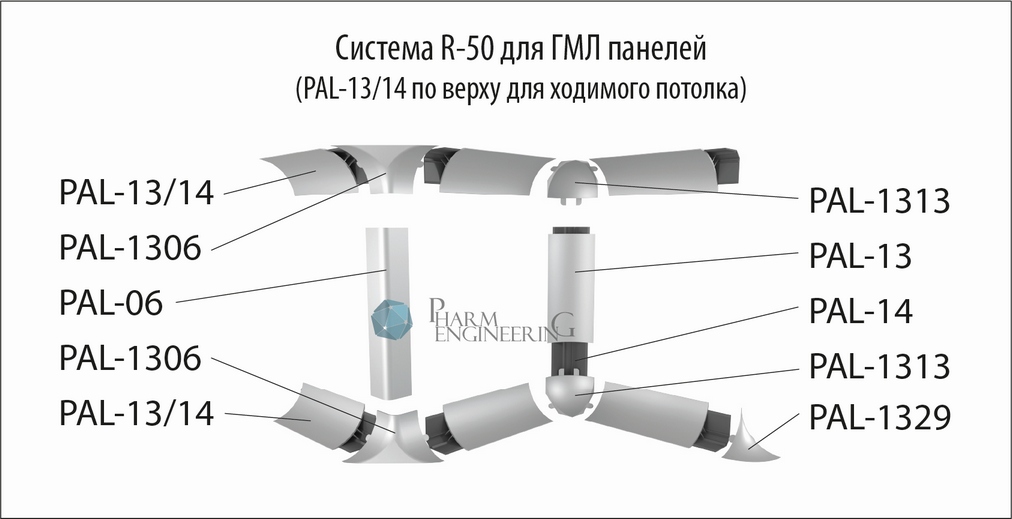

Система R-50

НАИМЕНОВАНИЕ ОПИСАНИЕ ЧЕРТЕЖ ФОТО

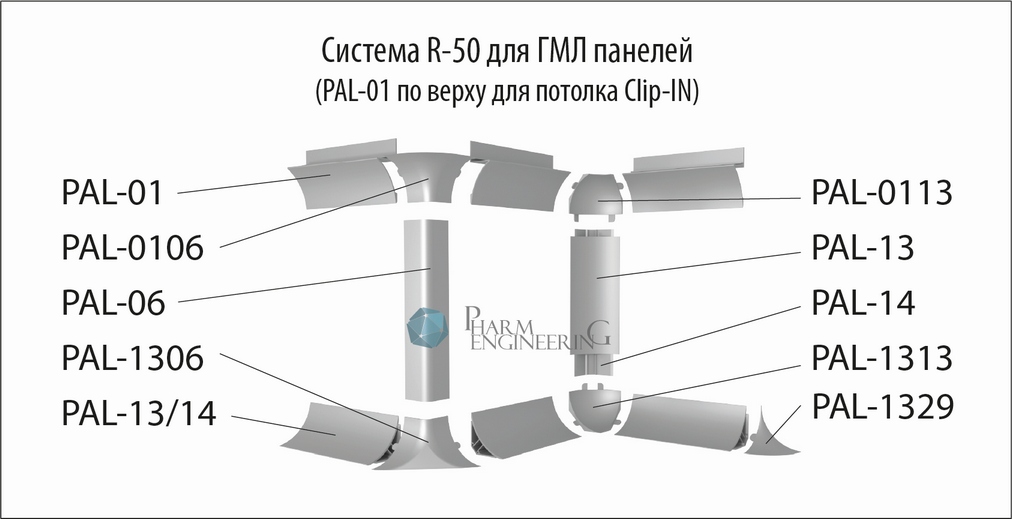

PAL-01 Профиль - карниз потолочный, используется с потолочной системой Clip-in; Радиус скругления R-70мм; Используется в месте примыкания/стыка: потолка и стены - внутренний угол; Длина профиля - 3 м; Материал: алюминий с порошковой окраской.
PAL-13 Профиль - угловой; Радиус скругления R-50мм; Используется в месте примыкания/стыка: стен и пола, стены и стены - внутренний угол; Применяется в комплекте с PAL-14; Длина профиля - 3 м; Материал: алюминий с порошковой окраской.
PAL-14 Профиль - крепежный; Применяется для крепления PAL-13; Используется в месте примыкания/стыка: стен и пола, стены и стены - внутренний угол; Длина профиля - 3 м; Материал: алюминий без покрытия.
PAL-0113 Угловой соединительный элемент; Радиус скругления R-50мм; Используется в месте примыкания/стыка: двух стен и потолка - внутренний угол; Применяется для крепления: PAL-13 и PAL-01; Материал: алюминий с порошковой окраской.
PAL-1313 Угловой соединительный элемент; Радиус скругления R-50мм; Используется в месте примыкания/стыка: двух стен и пола - внутренний угол; Применяется для крепления: PAL-13; Материал: алюминий с порошковой окраской.
PAL-0106 Угловой соединительный элемент; Используется в месте примыкания/стыка: двух стен и потолка - внешний угол; Применяется для крепления: PAL-01 и PAL-06; Материал: алюминий с порошковой окраской.
PAL-06 Профиль - угловой; Используется в месте примыкания/стыка: стены и стены - внешний угол; Используется для обрамления дверных и оконных проемов, обустройство откосов; Длина профиля - 3 м; Материал: алюминий с порошковой окраской.
PAL-08 Профиль - угловой; Используется для закрытия срезов в ГМЛ панелей; Применяется в местах примыкания во внутреннем и внешнем углах без необходимости скругления, при установке компланарно с ГМЛ панелью: передаточных боксов, шлюзов, оборудования; Длина профиля - 3 м; Материал: алюминий с порошковой окраской.
PAL-1306 Угловой соединительный элемент; Радиус скругления R-50мм; Используется в месте примыкания/стыка: двух стен и пола - внешний угол; Применяется для крепления: PAL-13 и PAL-06; Материал: алюминий с порошковой окраской.
PAL-1329 Угловой соединительный элемент; Радиус скругления R-50мм; Используется в месте примыкания/стыка: стены и пола - угол заглушка; Применяется как концевой элемент PAL-13, перед дверью или смонтированным оборудованием; Материал: алюминий с порошковой окраской.
